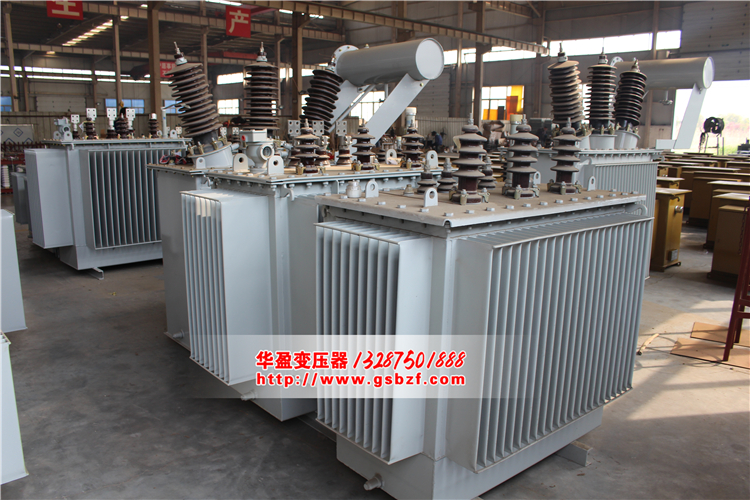

sh15非晶合金變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。當初級線圈中通有交流電流時，鐵芯(或磁芯)中便產生交流磁通，使次級線圈中感應出電壓(或電流)。變壓器是工作頻率超過中頻的電源變壓器，主要用于開關電源中作開關電源變壓器，也有用于逆變電源和逆變焊機中作逆變電源變壓器的。

　　sh15非晶合金變壓器產品執行標準：

　　1. 標準:GB1094-1996;JB/T10088-2004;GB/T10228-2008;EQV IEC726

　　2. 容量范圍:80-2500kVA

　　3. 電壓等級:6, 10kV

　　4. 調壓方式:無勵磁調壓;有載調壓

　　5. 分接范圍:±5%, ±2×2.5%, ±4×2.5%或其它

　　6. 頻率:50Hz;60Hz

　　7. 相數:三相

　　8. 聯結組別號:Yyn0, Dyn11或其它

　　9. 短路阻抗:標準阻抗(詳見技術參數表)

　　10. 最高溫度:145K

　　11. 冷卻方式:自冷(AN)或風冷(AF)

　　12. 絕緣等級:H級

　　產品特點:

　　sh15非晶合金變壓器最適用于防火要求高, 負荷波動大以及污染潮濕的惡劣環境中. 比如:機場, 發電廠, 冶金作業, 醫院, 高層建筑, 購物中心, 居民密集區以及石油, 化工, 核電站等特殊環境中

　　熱沖擊承受能力強, 過載能力大, 難燃, 防火性能高

　　局部放電量小, 噪聲低, 不生產有害氣體, 不污染環境

　　對濕度, 灰塵不敏感, 體積小, 不開裂, 維護簡便

　　sh15非晶合金變壓器是采用杜邦NOMEX紙為基礎的絕緣系統，在sh15非晶合金變壓器的整個使用壽命期間都保持極度佳的電氣性能和機械性能。NOMEX不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年之后，線圈仍保持結構緊密，并且能夠承受短路的壓力。 高標準的安全性，無可燃性樹脂，無有毒氣體，不助燃，單位KVA的體積和重量減少，緊急過負載的能力增加，修理、維護方便，噪音低，對濕度、灰塵、污染不敏感，運行無局部放電及永無“龜裂”的可能，設計靈活，可按客戶的要求設計制成所需要的任何規格。產品的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：機場、地鐵、發電廠、冶金、醫院、高層、購物中心、居民密集區、石化、核電、核潛艇等重要場所。它是最理想的供配電設備。

　　性能特點

　　1、sh15非晶合金變壓器低壓繞組采用銅箔繞制的圓筒式結構，高壓繞組采用分段多層圓筒式結構，并真空浸漆高溫烘培固化，使之繞組的安匝分布平衡，漏磁小，機械強度高，散熱條件好，抗短路能力強，噪音低。

　　2、可配制低噪音的風冷裝置，通過溫控器對風扇的啟動和關閉自動控制，由此可以使變壓器增容40%運行。

　　3、通過埋入低壓繞組的感溫元件和傳感系統，根據設定值來啟動、關閉風機或報警、跳閘起到保護變壓器的作用。

　　4、sh15非晶合金變壓器配置IP20使直徑>12mm的異物不會進入罩殼內，配置IP23,它同時還可以防止與垂直成<60°角度的水淋入。保護罩能有效地防止小動物進入罩內而引起的短路停電等事故，也保障人身安全。

　　符合標準

　　1.GB6450-1986《干式電力變壓器》

　　2.GBT10228-1997《干式電力變壓器技術參數和要求》

　　3.GB4208-1993《外殼防護登記(IP代碼)》

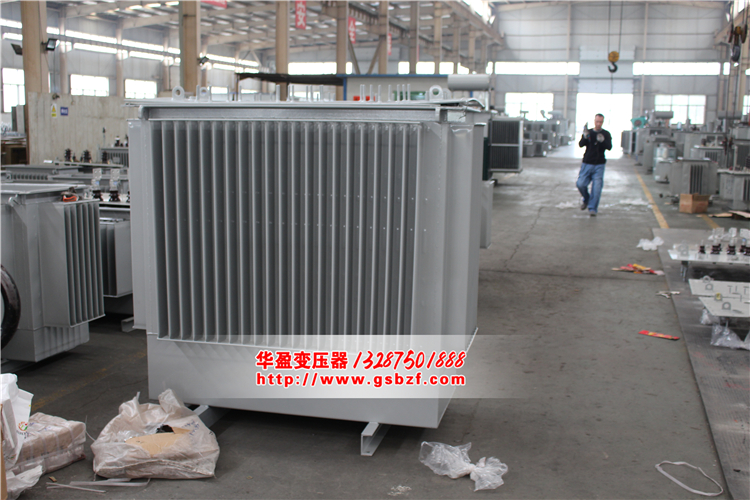

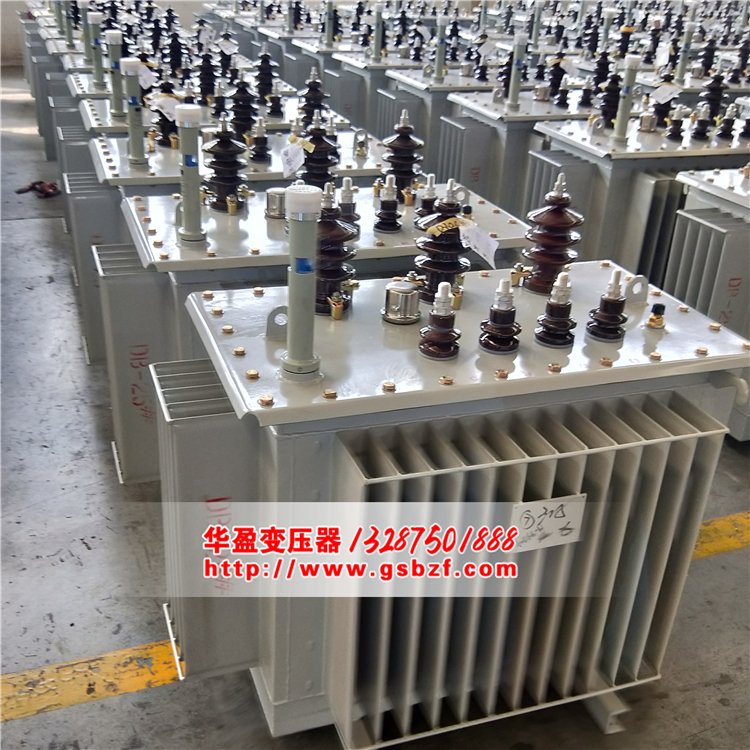

　　sh15非晶合金變壓器產品，鐵芯采用單框或三相五柱卷鐵芯，鐵芯夾緊采用薄板成型框架結構，低壓線圈為箔繞式，使之損耗低、抗短路能力強，結構先進合理、總體性能達到世界先進水平。

　　sh15非晶合金變壓器抗短路能力提高的方法

　　我公司為提高變壓器抗短路能力采用了以下有效的方法

　　◆引進的國際先進的技術充分考慮了產品承受短路時的各種情況并針對性的解決，采用了器身六面剛性定位等一系列措施以保持產品的整個穩定。

　　◆設計采用動態力計算考核產品的動熱穩定性;設立單獨的調壓線圈，嚴格保證高低線圈安匝平衡，同時保持高、低、調壓線圈磁中心的一致，使短路電動力降到最低;

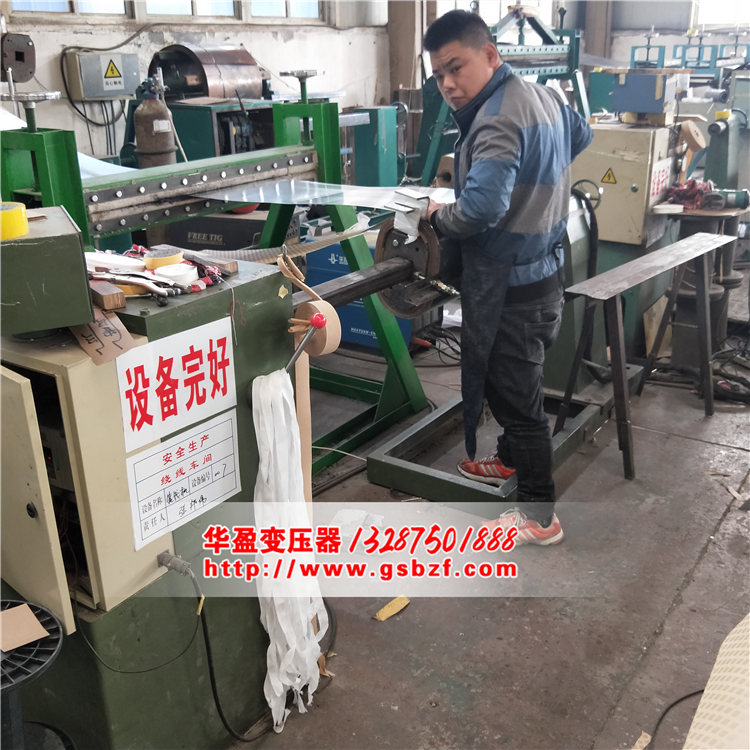

　　◆低壓線圈直接繞道高強度的線筒上，高、低、調壓線圈在繞制時徑向、軸向采用壓緊裝置，外徑側采用鎖緊撐條、增加輻向堅固措施;

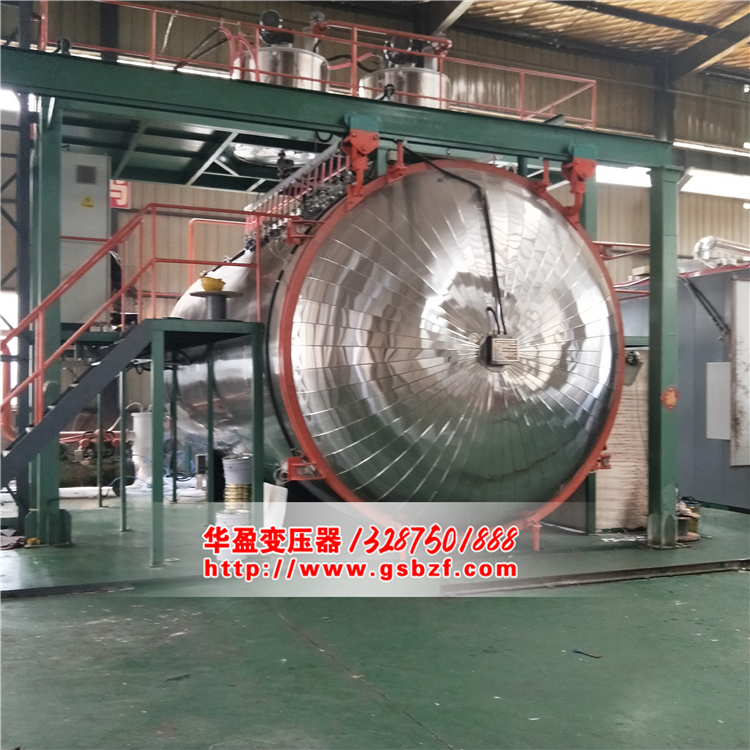

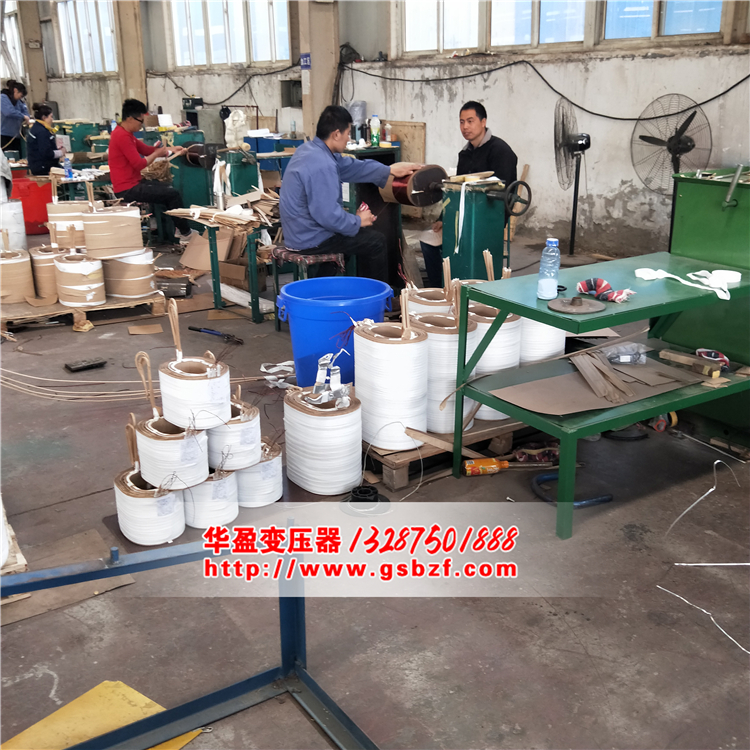

　　◆線圈采用壓力真空干燥，整全組裝，再組裝過程中反復調整線圈高度，保證最終高低調壓線圈高度完全一致，即線圈進行穩定處理。墊塊全部預密化，倒角去毛刺，均勻布置器身壓緊部件，保證機械強度和足夠的壓緊力等方法提高線圈的軸向強度

　　◆高壓、低壓、調壓線圈繞制時保證線圈本身的幾何尺寸準確，裝配中心各線圈于其它部件之間的尺度配合緊密，紙筒與鐵芯間用撐板撐棒堅固撐實，線圈組套采取一系列組合工藝在輻向上捆綁撐實，及各部分在遭受短路電動力時不會竄位和失穩變形

　　◆引線固定加強加密，部件采取自鎖和防松動結構，滿足短路時的動熱穩定。

　　◆線圈輻向緊固采用“零”裕度設計，鐵芯與低壓線圈紙筒之間、低壓、高壓、調壓線圈之間及撐條和圍板之間的均勻充分干燥，緊密配合、保證整個線圈具有極好的緊密度和同心度。

　　◆絕緣材料在原材料、半成品及最終裝配好器身的各個階段采用了嚴格、規范的干燥密封保管、避免不可控制的吸潮膨脹變形和尺寸變化如：絕緣紙板和加工后墊塊、壓圈等，全部放在專用恒溫干燥筒密封保管存放。

　　◆器身干燥結束后嚴格按照在大氣中暴露的時間，避免絕緣件吸收大量的水分膨脹變形。

　　采取以上措施后，變壓器的抗短路能力得到極大的提高，一次性通過國家檢測中心短路試驗。
