干式變壓器中的線圈是不斷地進行纏繞的，對于干式變壓器的線圈中需要注意的就是它的纏繞的方向和纏繞的主要的方法，干式變壓器的高壓線圈是可以進行纏繞的，那么常見的具體的纏繞的方法是什么呢?還是和干式變壓器廠的小編通過視頻來詳細去了解一下吧：

　　技術實現要素：

　　本發明的目的在于提供一種產品質量高，成本較低的干式變壓器高壓線圈、高壓線圈繞制方法和干式變壓器。

　　本發明的目的通過如下技術方案實現：它包括芯柱以及第一線圈和第二線圈，第一線圈和第二線圈繞制在芯柱上;第一線圈中，由芯柱的中段向外端分為內、外兩段線圈，第一線圈的導線端頭始于芯柱中段，導線從芯柱的中段向芯柱的外端方向繞制第一層之后，再反向繞制第二層，如此反復繞制奇數層，形成內段線圈，之后斜拉導線至內段線圈的外側的芯柱，按照內段線圈的繞制方式纏繞，纏繞結束后，在第一線圈的導線尾端引出有接頭;其中，在第一線圈的內側線圈內層引有若干分接頭至組間位置，

　　第二線圈與第一線圈對稱，第二線圈的線圈尾端引出有接頭，第二線圈的內側線圈內層引有若干分接頭組間位置，

　　第二線圈與第一線圈中，各段線圈之間層數相同。

　　干式變壓器高壓線圈的繞制方法，它包括以下步驟，

　　a.將繞線?；蛐局胖玫嚼@線機或鐵芯裝置上，每個繞線?；蛐局纤@的線圈分為兩組，兩組線圈分別為第一線圈和第二線圈;其中，每組線圈又各分為內、外兩段線圈;

　　b.以第一線圈的導線端頭為起點，對其進行繞制，導線端頭始于芯柱中段，導線從芯柱的中段向芯柱的外端方向繞制第一層之后，再反向繞制第二層，如此反復繞制奇數層，形成內段線圈，在繞制過程中，將在第一線圈的內側線圈內層引出若干分接頭8，7，6，并將多個

　　分接頭引出到組間位置;

　　c.在步驟b繞制完成后，斜拉導線至內段線圈的外側的芯柱上，進行外段線圈的繞制，導線從芯柱的中段向芯柱的外端方向繞制第一層之后，再反向繞制第二層，如此反復繞制，其中外段線圈的繞制層數與內段線圈相同，最后從第一線圈導線尾端引出接頭A，B，C;

　　d.繞制第二線圈，所述的第二線圈繞制步驟與第一線圈相同，且繞制完成的第二線圈與第一線圈對稱，第二線圈在繞制過程中，將在第二線圈的內側線圈內層引出多個分接頭5，4，3，并將多個分接頭引出到組間位置;且從第二線圈導線尾端引出接頭X，Y，Z。

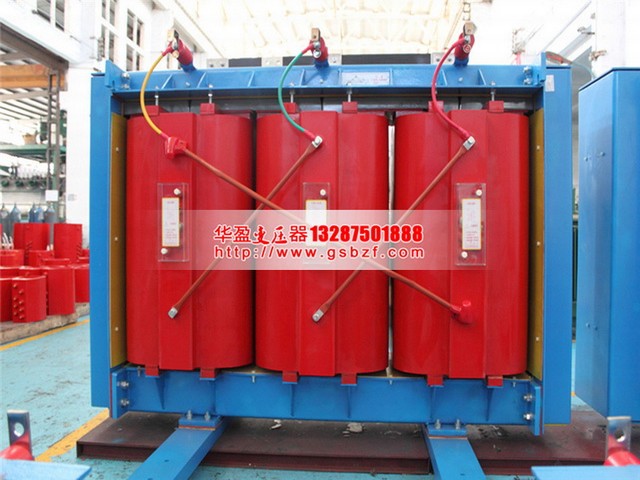

　　一種干式變壓器，其線圈采用上述高壓線圈。

　　較之現有技術而言，本發明的優點在于：線圈采用了多段層式斜拉結構，分接位置采取內側分接抽頭的方式。不但能夠降低段間電場強度，使線圈內部電場分布更加均勻，提高了產品的質量;而且改變了變壓器線圈的漏磁場分布，變壓器的短路阻抗得到變化，進而降低變壓器的線圈主要材料使用量，使變壓器成本降低。

　　干式變壓器的高壓繞線的主要的纏繞的方向和主要的纏繞的視頻就是以上給大家進行了解的，對于纏繞的具體的方法我們是可以通過一些視頻進行學習，這樣的話會更加順利，也會更加簡單易學。
