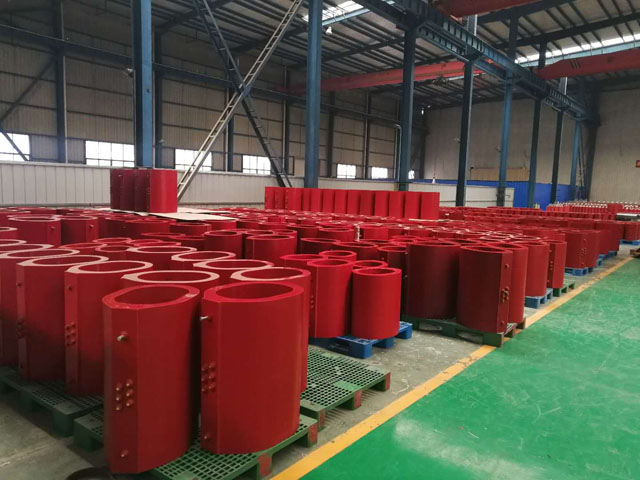

干式變壓器內部的線圈是比較多的，各種各樣的線圈的纏繞方式也是不一樣的，需要大家進行注意干式變壓器的線圈的不同的纏繞的方式，這樣對于干式變壓器的運行都是很有好處的。干式變壓器的線圈的纏繞的方式和主要的技術特征是有哪些呢?還是和干式變壓器廠的小編進行詳細去了解一下吧：

　　技術特征：

　　1.干式變壓器高壓線圈，它包括芯柱(1)以及第一線圈(21)和第二線圈(22)，其特征在于：第一線圈和第二線圈繞制在芯柱上;第一線圈中，由芯柱的中段向外端分為內、外兩段線圈，第一線圈的導線端頭始于芯柱中段，導線從芯柱的中段向芯柱的外端方向繞制第一層之后，再反向繞制第二層，如此反復繞制奇數層，形成內段線圈，之后斜拉導線至內段線圈的外側的芯柱，按照內段線圈的繞制方式纏繞，纏繞結束后，在第一線圈的導線尾端引出有接頭(A(B,C));其中，在第一線圈的內側線圈內層引有若干分接頭(8，7，6)至組間位置，

　　第二線圈與第一線圈對稱，第二線圈的導線尾端引出有接頭(X(Y,Z))，第二線圈的內側線圈內層引有若干分接頭(5，4，3)組間位置，

　　第二線圈與第一線圈中，各段線圈之間層數相同。

　　2.干式變壓器高壓線圈的繞制方法，其特征在于，它包括以下步驟，

　　a.將繞線模或芯柱放置到繞線機或鐵芯裝置上，每個繞線模或芯柱上所繞的線圈分為兩組，兩組線圈分別為第一線圈和第二線圈;其中，每組線圈又各分為內、外兩段線圈;

　　b.以第一線圈的導線端頭為起點，對其進行繞制，導線端頭始于芯柱中段，導線從芯柱的中段向芯柱的外端方向繞制第一層之后，再反向繞制第二層，如此反復繞制奇數層，形成內段線圈，在繞制過程中，將在第一線圈的內側線圈內層引出若干分接頭(8，7，6)，并將多個分接頭引出到組間位置;

　　c.在步驟b繞制完成后，斜拉導線至內段線圈的外側的芯柱上，進行外段線圈的繞制，導線從芯柱的中段向芯柱的外端方向繞制第一層之后，再反向繞制第二層，如此反復繞制，其中外段線圈的繞制層數與內段線圈相同，最后從第一線圈導線尾端引出接頭(A(B,C));

　　d.繞制第二線圈，所述的第二線圈繞制步驟與第一線圈相同，且繞制完成的第二線圈與第一線圈對稱，第二線圈在繞制過程中，將在第二線圈的內側線圈內層引出多個分接頭(5，4，3)，并將多個分接頭引出到組間位置;且從第二線圈導線尾端引出接頭(X(Y,Z))。

　　3.一種采用權利要求1所述的高壓線圈的干式變壓器高壓線圈，其特征在于，其線圈采用上述高壓線圈。

　　干式變壓器線圈的主要的纏繞的方式和主要的纏繞的過程中要注意的問題就是以上給大家進行了解的，對于干式變壓器您還有什么其他的疑問的話請登錄我們的網站進行詳細去了解吧!
